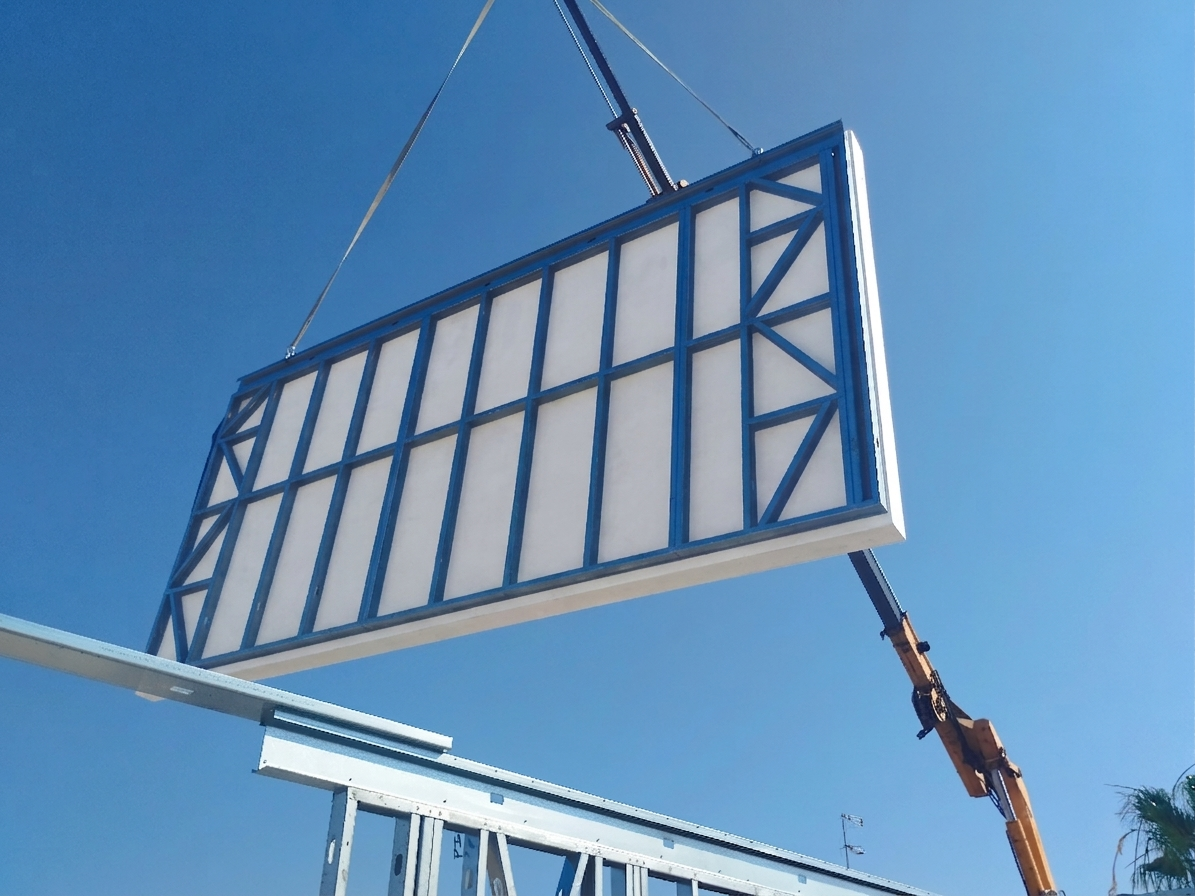

La construcción en 2 dimensiones esta compuesta de una estructura metálica (obtenida según cálculo) en suelo, paredes y cubierta con sus diferente acabados “base” y “estándar“ y que a diferencia de los módulos en 3 dimensiones se ensamblan en obra.
Este sistema es idóneo para construcciones donde por coste de transporte o por dificultad de acceso en obra el sistema en 3 dimensiones no es óptimo.
Los tipos de “soluciones base” y “soluciones estándar” son los mismos que para los módulos pre-industrilizados en 3 dimensiones.
| T0 | T1 | T2 | T3 | T4 | T5 | T6 | |
|---|---|---|---|---|---|---|---|
| Obra gruesa | |||||||
| Estructura principal | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Forjados | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Cubiertas impermeabilizadas | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| Resumen categoría | ≈ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Envolvente exterior | |||||||
| Superficie exterior de fachadas | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| Ventanas | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| Puertas principales de acceso | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| Resumen categoría | ≈ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| Trabajos interiores | |||||||
| Zonas húmedas: baños completos | ✓ | ✓ | ✓ | ✓ | |||
| Distribución y envolvente interior | ✓ | ✓ | ✓ | ||||
| Resumen categoría | ≈ | ✓ | ✓ | ✓ | |||
| Trabajos en parcela | |||||||
| Movimientos de tierras | ✓ | ✓ | |||||
| Cimentaciones | ✓ | ✓ | |||||
| Transporte de módulos | ✓ | ✓ | |||||
| Resumen categoría | ✓ | ✓ | |||||
| Arquitectura | |||||||
| Proyecto y obtención de permisos | ✓ | ||||||
| Dirección facultativa | ✓ | ||||||
| Seguridad y salud | ✓ | ||||||
| Resumen categoría | ✓ | ||||||
Suelo*:
Estructura metálica sobre la que se instala los siguientes tipos base:
Tipo s1 ; Chapa colaborante con su respectivo hormigón armado
Tipo s2 ; Chapa metálica trapezoidal +lamina acústica + hormigón armado
Tipo s3 ; Tablero de madera OSB.
Tipo s4 ; Sin suelo, incluso sin su estructura de soporte. Este tipo suele ser común en los casos en que se quiera instalar sobre forjados o losas existentes u otro modulo que tiene incorporado el suelo.
Tipo s5 ; Chapa colaborante+hormigon armado+aislamiento suelo radiante+mortero
Tipo s6 ; Chapa metálica trapezoidal + aislamiento suelo radiante+mortero
Tipo s7 ; Tablero de madera OSB + aislamiento suelo radiante+mortero
Tipo s8 ; Chapa metálica trapezoidal +lamina acústica + hormigon armado+tarima AC5
Tipo s9 ; Tablero de madera OSB + suelo continuo vinílico.
*Otros tipos a consultar
Paredes Exteriores*:
Estructura metálica sobre la que se instala los siguientes tipos base:
Tipo p1 ; Chapa metálica trapezoidal
Tipo p2 ; Tablero de madera OSB + Lamina transpirable unidireccional.
Tipo p3 ; Panel sándwich de acero (espesor según proyecto).
Tipo p4 ; Placa de fibro-yeso o fibrocemento estructural+ Lamina transpirable unidireccional.
Tipo p5 ; Tipo base+SATE (aislamiento+mortero base).
Tipo p6 ; Tipo base+SATE +acabado acrílico o porcelánico o Clinker (ladrillo cara vista)
Tipo p7 ; Tipo base+aislamiento+estructura de fachada ventilada.
Tipo p8 ; Tipo base+aislamiento+estructura de fachada ventilada+porcelánico.
Tipo p9 ; Tipo base+aislamiento+estructura de fachada ventilada+Caliza.
Tipo p10 ; Tipo base+aislamiento+estructura de fachada ventilada+fibrocemento.
Tipo p1 ; Tipo base+aislamiento+estructura de fachada ventilada+GRC.
*Otros tipos a consultar
Cubierta*:
Estructura metálica sobre la que se instala los siguientes tipos base:
Tipo c1 ; Chapa metálica trapezoidal.
Tipo c2 ; Panel sándwich de acero (espesor según proyecto).
Estructura metálica sobre la que se instala los siguientes tipos base:
Tipo c3 ; Chapa metálica trapezoidal+geotextil+epdm+geotextil+xps+geotextil+grava**.
*Otros tipos a consultar.
**Espesores según proyecto.
Adicionalmente se ofrecen los tipos de “soluciones estándar” de los módulos 3 dimensiones preindustrializados:
Disponemos de mas de 1.000 soluciones técnicas para suelos,paredes y cubiertas.
Como opción se pueden incorporar además, paredes interiores, instalaciones de fontanería, electricidad y acabados interiores disponibles en el mercado.
Nuestros módulos 3 dimensiones llevan incorporado en su perímetro de fachada una estructura metálica (tipo Steel frame) para soporte del acabado interior que permite el paso de instalaciones y colocación de aislamiento acústico térmico adicional así como barrera de vapor en caso de ser necesaria.
